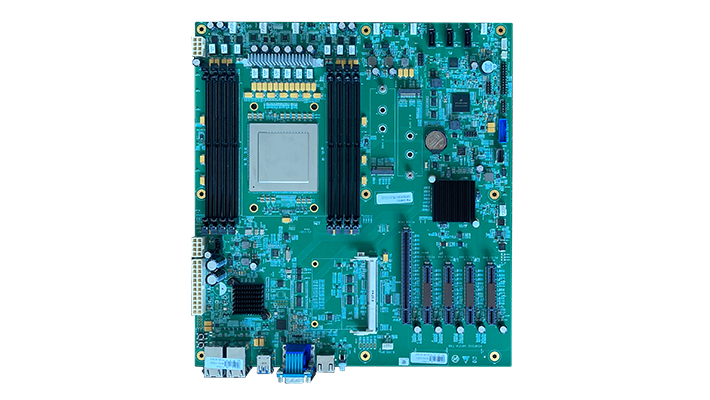

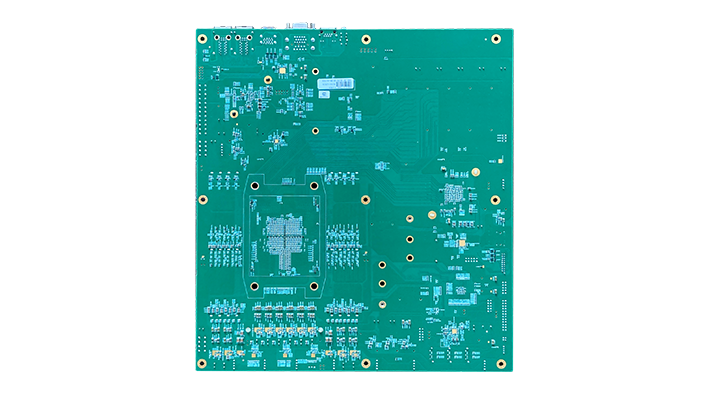

標準EEB結構主板
國產申威SW3231處理器，主頻最大為2.5GHz
8個DIMM插槽，支持3200MHz DDR4內存
1個PCIe4.0 x16、1個PCIe4.0 x8和3個PCIe3.0 x8
支持 4 路 10/100/1000M 自適應網絡
板載M.2接口，支持NVMe和SATA硬盤
支持AST 2600 BMC芯片，支持IPMI2.0
產品規格
物理規格 | |
結構規范 | SSI-EEB |
尺寸 | 305mm x 330mm (12" x 13") |
處理器 | |
CPU | 單路申威SW3231 32核處理器 |
最大支持2.5GHz | |
系統內存 | |
內存容量 | 8 DIMM 插槽 |
最大支持512GB ECC RDIMM，DDR4-3200MT/s | |
內存類型 | ECC UDIMM、 RDIMM、LRDIMM |
內存大小 | RDIMM：16GB，32GB, 64GB |
內存電壓 | 1.2V |
PCIe擴展 | |
PCIe插槽 | 1路PCIe4.0 x16插槽 |
網絡 | |
RJ45接口 | 4個RJ45 (1GbE) by WX1860 |
存儲 | |
存儲接口 | 1個M.2 NVMe接口 1個M.2 SATA接口 3個SATA3.0接口 1個SlimSAS(PCIe4.0 x4)接口 |
管理 | |
BMC控制器 | ASPEED AST2600 BMC控制器，支持IPMI2.0/Redfish |
IPMI接口 | 1個RJ45管理接口 |
顯示 | |
控制器 | ASPEED AST2600 BMC |
1個VGA（DB15）接口 | |
后面板I/O接口 | |
UID 按鍵/指示燈 | 1個UID按鍵/指示燈 |
VGA接口 | 1個DB15 VGA接口 |
串口 | 1個DB9串口 |
USB接口 | 2個USB3.0 TypeA接口 |
網絡接口 | 4個RJ45（1GbE)網口，1 管理網口 |
內置接口 | |
電源接口 | 1個24-pin, ATX 電源接口, 4個8-pin, ATX 12V電源接口 |
USB接口 | 1個USB3.0插針 |
VGA接口 | 1個VGA插針 |
風扇接口 | 6個4-Pin FAN接口 |
其他接口 | 1個前置面板接口，1個10-Pin GPIO |
操作系統 | |
支持操作系統 | 支持中標麒麟/統信UOS/openEuler等申威版操作系統 |
使用環境 | |
工作溫度 | 10℃~35℃ |
